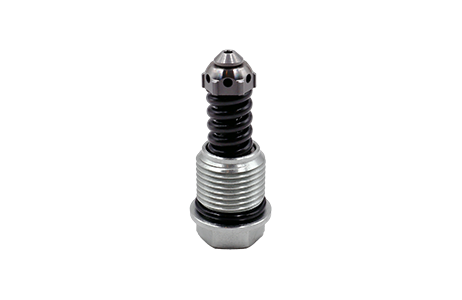

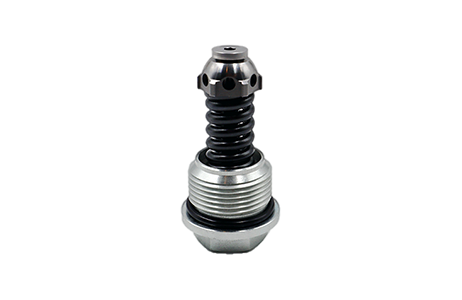

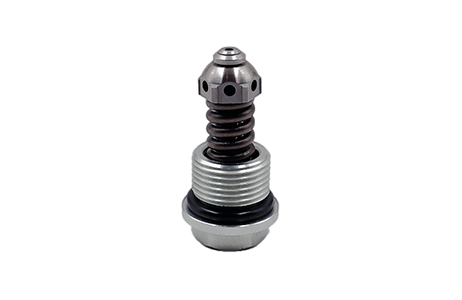

溢流阀DRV0M-27系列

K8凯发数控产品中心

名称：

插入式直动补油溢流阀（压力不可调）

型号：

DRV0M-27系列

原理图：

流量：

150L/min

压力：

400bar

产品描述：

该阀在紧凑式螺纹插装阀结合了减震阀和顺利获得止回阀实现补油的典型功能。在压力下的泄压功能,它是顺利获得一个侧入式鼻排气阀完成的,由于智能导流板设计实现非常低的压力上升。当压力在高压端口(1) 达到阀门设定，阀门启动打开通往油箱端口(2)。在自由反向液流中一个非常轻的偏置弹簧允许液流易于从鼻端流通到侧端(2 到1)高精度加工保证快速响应负载变化，有限迟滞和减少内部和外部泄漏。

在线购买

资料下载联系我们

产品优势

锥阀经过热处理硬化并经过精密加工，保证更低的內泄漏及更长的使用寿命。外部零件外表面都是经过镀锌处理和防腐蚀处理。所有零部件均采用高强度钢材制造。结构紧凑、体积小。压力由生产工厂设定，出厂后不可调节。可选的弹簧压力范围最大至 400bar。

Poppet is hardened and ground to guarantee minimal wear and to extend service life. All external surfaces are zinc plated and corrosion-proof. All valve parts are made of high strength steel. Compact size. Pressure setting is pre-adjusted by the factory and cannot be changed. Optional spring ranges to 400 bar .

详细参数

最大工作压力 Maximum operating pressure	400 bar
最大流量 Maximum flow	150 l/min
设定压力 Setting pressure	查看订货选型表 See table in Ordering code
单向阀开启压力 Anti-cav cracking pressure	<0.5bar
最大内泄漏量 Maximum internalleakage	3cc /min @ 80%设定压力 3cc /min @ 80% nominal set point
外露零件表面处理要求 External component treatment	Zn/Fe - standard Zn/Ni
O型圈温度范围 O-ring Temperature Range	-30°C to 110°C(标准密封NBR-BUNA-N)
适用油温范围 Oil Temperature Range	-30°C to 110°C
达到设定压力时的流量 Pressure settings established	10 l/min
适用工作介质 Fluids	矿物油或具有润滑性的合成油液 Mineral - based or synthetics with lubricatin gproperties
工作个质粘度范围 Viscosities	7.4 to 420 cSt
过滤要求 Filtration	20/18/15 ISO 4406 (maximum filtration admitted)
安装方向 Orientation	无限制 No restrictions
安装力矩Installation torque	70-80 Nm (Hex.24)
密封件代号 Seal kit code	SK.058
测试条件 Technical specifications for characterization	见尾页1-2 see the last page 1-2
测试液压油型号 Oiltesting condition	ISO VG 46 cSt
重量 Weight	0.14kg
